Como Calcular o Diâmetro de Lente: Fórmula Rápida e Calculadora de Diâmetro de Lente


Este post apresenta a prática aproximada de cálculo de diâmetro de lente no Brasil, utilizando a fórmula “PONTE + ARO – DP + DIAGONAL MAIOR + 2 mm”, amplamente adotada por laboratórios e técnicos de óptica. Apesar da simplicidade, essa abordagem oferece velocidade e margem de segurança para o corte de blocos, porém pode gerar imprecisões em armações assimétricas ou formatos complexos. A seguir, detalhamos a fórmula, seus parâmetros, riscos, vantagens e mostramos como o Optigrid pode levar esse processo a um novo nível de precisão.

🛠️ Calculadora de Diâmetro de Lente de Óculos

Insira os valores abaixo para obter o diâmetro aproximado do bloco de lente:

  • MHA (A)
  • Ponte (DBL)
  • DP (2 × menor DNP)
  • Diagonal Maior (DM)

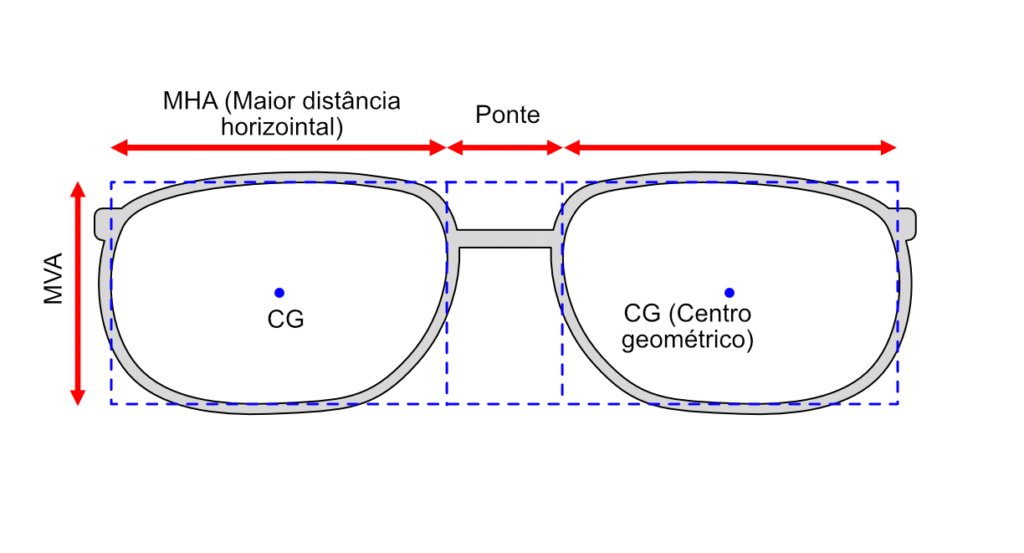

Systema ISO de medição ótica para calculo de diâmetro da lente(Boxing system)

Cálculo Aproximado de Diâmetro de Lente

No Brasil, muitos profissionais usam a fórmula de escritório para determinar rapidamente o diâmetro mínimo do bloco sem recorrer ao método geométrico completo:

Diâmetro ≈ Ponte + Aro – DP + Diagonal Maior + 2 mm

Por que essa fórmula?

  • Rapidez de bancada: dispensa cálculos de raio e decentragem completos.
  • Margem de segurança: os “+ 2 mm” garantem sobra para acabamento e variações de montagem.
  • Ferramentas mínimas: basta régua e pupilômetro, sem tracer digital.

Diâmetro Efetivo & Diagonal Maior

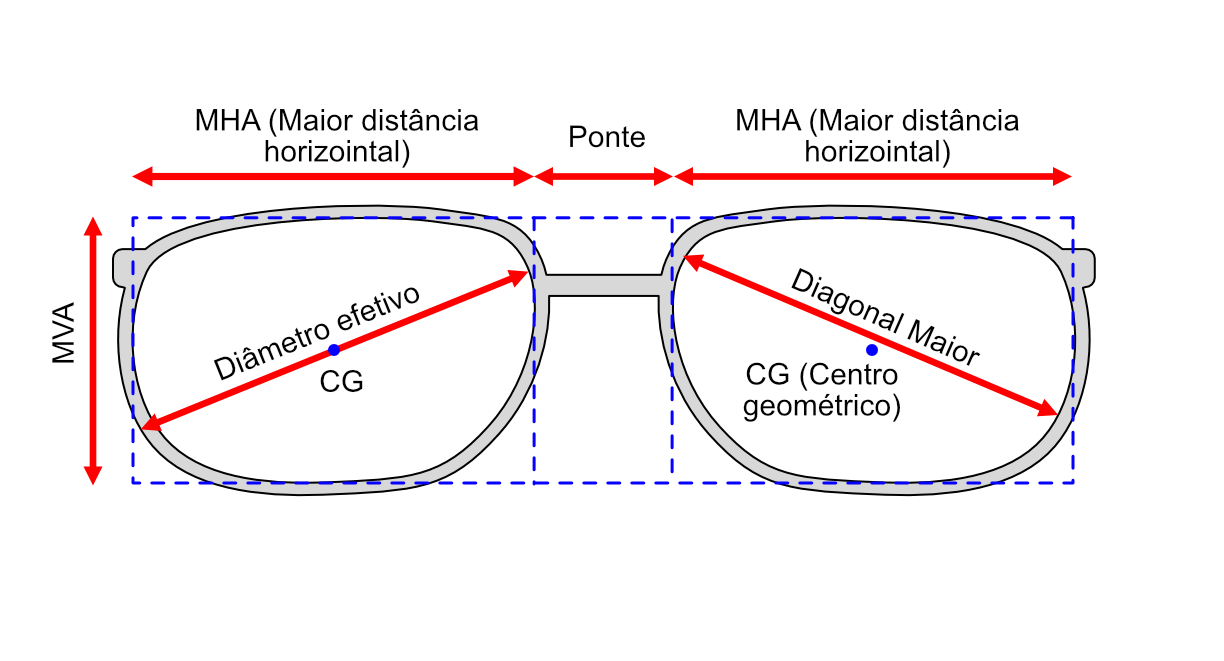

Comparação entre a diagonal maior e o diâmetro efetivo para o calculo do diâmetro da lente oftálmica

O diâmetro efetivo é o mais preciso possível para o calculo do diâmetro da lente, porém é mais complexo de medir. Dessa forma, usa-se a diagonal maior como aproximação adicionando uma margem de seguraça

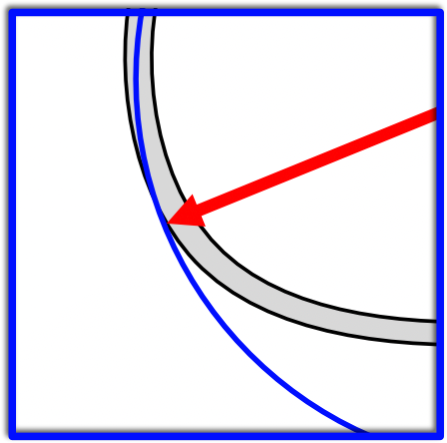

Note no detalhe que o diâmetro efetivo é normalmente maior que a maior que a “diagonal maior”

Parâmetros da Fórmula Aproximada

  1. Ponte (DBL)
    Menor distância entre as armações no ponto nasal.
  2. Aro (MHA ou A)
    Largura horizontal do contorno interno do aro.
  3. DP (2 × menor DNP)
    Centralização ótica considera a DNP de cada olho, multiplicada por 2.
  4. Diagonal Maior (DM)
    Maior dimensão do contorno, em qualquer direção.
  5. Margem de Segurança (+ 2 mm) Adiciona-se 2 mm (ou às vezes 3 mm) para evitar que o bloco fique rente demais ao contorno.

Riscos da Aproximação Rápida

  • Imprecisão em armações assimétricas: formatos de gatinho, aviador ou notches podem exigir ED maior que o obtido pela fórmula.
  • Desperdício de material: excesso de sobra em armações padronizadas pode elevar espessura e custo.
  • Prisma indesejado: uso incorreto de DP total em vez de DNP separado pode gerar prismas desnecessários.
  • Limitação em Free-form: laboratórios digitais preferem o ED exato (2×raio) sem margem fixa.

Vantagens e Boas Práticas

  • Agilidade no balcão: sem depender de tracer digital, o técnico finaliza pedidos em segundos.
  • Fácil implementação: qualquer ótica já possui régua e pupilômetro para medir A, DBL e DNP.
  • Compatibilidade com calculadoras online: sistemas como OptiCampus e Chadwick Optical aceitam essa aproximação.
  • Adaptação por lote: ideal para produção em massa de progressivos e bifocais convencionais.

Formula equivalente

MBS = ED + (2 x Decentração)

O que é decentração?

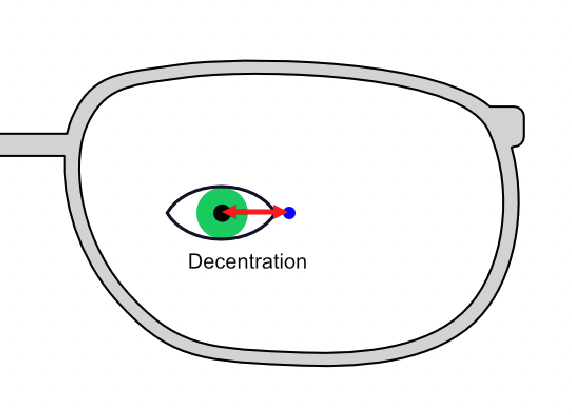

Decentração (decentration em inglês) é a diferença entre o centro geométrico e a posição do olho do paciente (definido pela DNP)

Para calcular a decentração, basta usar a seguinte formula, sendo que GCD é a distância entre os centros geométricos da armação:

Decentr = (GCD/2) - DNP
Decentration

Dessa forma é possível calcular o diâmetro do bloco para cada olho separadamente.

Como o Optigrid Melhora a Precisão

O Optigrid vai além da aproximação: ele calcula o ED real a partir da foto do paciente e do desenho da armação, eliminando margens fixas e garantindo o menor bloco possível sem perda de qualidade.
